- Commodity Description
★ 产品描述：

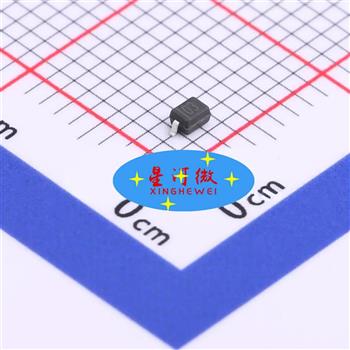

ESDLC3V3D3-TP是一款紧凑型3.3V设备的ESD守护卫士！
精悍防护：采用超小SOD323封装，节省宝贵PCB空间。
精准保护：专为3.3V工作电压接口设计，提供可靠的双向ESD防护。
高速无忧： 极低电容设计，确保USB、HDMI等高速信号完整无损。
坚固盾牌： 满足IEC 61000-4-2 (ESD) ±30kV (空气)/±30kV (接触) 等高等级静电防护标准。
为您的精密电子设备抵御静电突袭，保障稳定运行！
★ 应用场景：
ESDLC3V3D3-TP凭借其小巧尺寸、精准电压保护及高速信号兼容性，是以下领域和接口的理想ESD保护解决方案：
1. 便携与移动设备：
* 智能手机、平板电脑、智能手表、TWS耳机充电盒/接口。
* USB Type-C / USB 2.0 / Micro USB 接口的数据线（D+, D-）和电源线（VBUS）保护。
* 音频接口（耳机插孔）、按键、SIM卡槽、侧边连接器。
2. 高速数据接口：
* HDMI: 保护TMDS数据通道（需每个通道使用一个）。
* DisplayPort: 辅助通道或低速控制信号保护。
* 以太网 (10/100/1000 BASE-T): 保护管理接口（如MDI/MDIX）、LED指示或低速控制信号（注意：通常主数据线需要专用保护阵列）。
3. 通信接口：
* RS232 / RS485 / RS422: 保护收发器芯片的I/O引脚。
* CAN Bus: 保护控制器局域网总线接口。
* 低速串行通信（UART, I2C, SPI）线路（需注意工作电压匹配）。
4. 消费电子产品：
* 数码相机、便携式游戏机、遥控器的外部接口（USB、HDMI、音频）。
* 电视机、机顶盒的HDMI、USB接口。
* 可穿戴设备的充电/数据触点。
5. 计算机与外设：
* 笔记本电脑、台式机的USB端口、音频插孔。
* 键盘、鼠标的USB接口或无线接收器接口。
6. 工业控制与仪器仪表：
* 保护PLC、HMI面板、传感器、仪表的通信端口（RS232/485, CAN, USB）和控制I/O免受现场ESD冲击。
★ 核心应用特点总结：
* 电压匹配： 主要用于3.3V工作电压的信号线保护。
* 接口类型： 广泛应用于USB数据线、HDMI低速线、音频线、按键、通用I/O端口等。
* 空间受限：SOD323封装是核心优势，特别适用于电路板空间极其宝贵的场合（如手机、TWS耳机、超薄设备）。
* 信号速度： 低电容特性使其适用于高速信号（如USB 2.0, HDMI）的保护，不会造成明显的信号衰减或畸变。
* 防护等级：提供行业标准的高等级ESD防护，应对日常静电放电威胁。
★ 使用建议：
* 将ESDLC3V3D3-TP尽可能靠近需要保护的接口连接器放置，在ESD冲击进入电路板其他部分之前将其泄放到地。
* 确保接地路径（GND）低阻抗且连接良好，这是有效泄放ESD能量的关键。
* 根据具体保护的信号线数量，可能需要多个ESDLC3V3D3-TP（例如，USB D+ 和 D- 各需要一个）。
