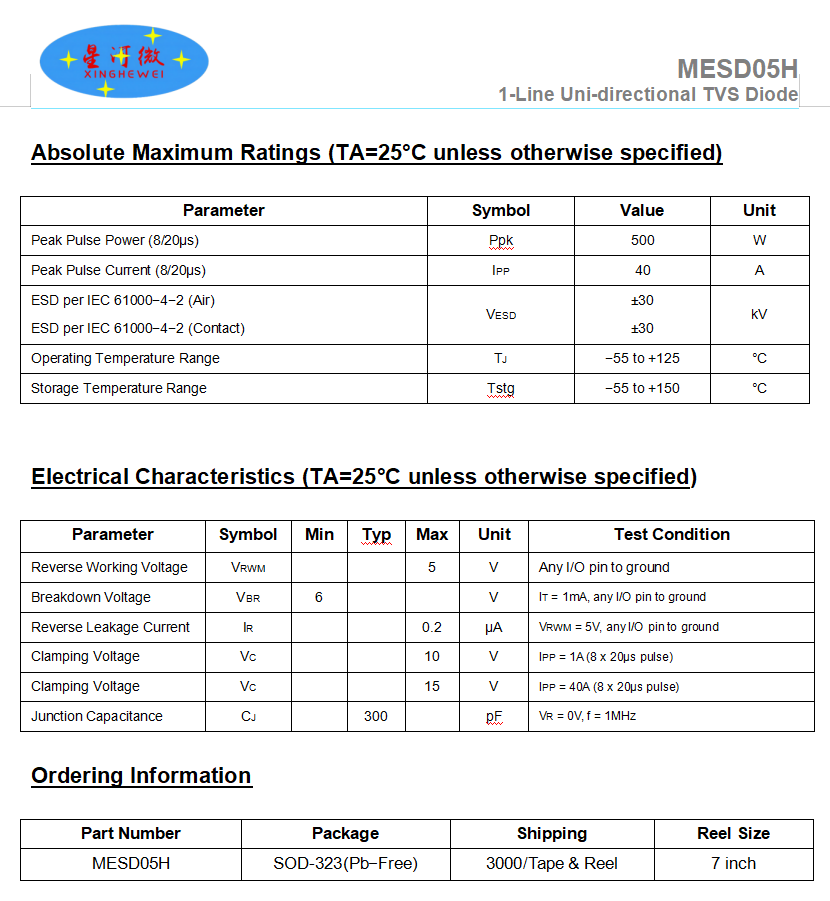

- Technical Parameter
| Datasheet | |
|---|---|
| MESD05H.pdf | |
- Commodity Description

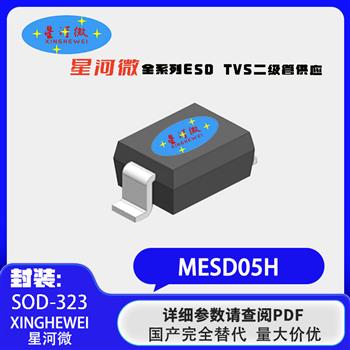

MESD05H是一款单向TVS二极管，采用先进的单片硅技术，具备快速响应时间和超低ESD箝位电压，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000-4-2（ESD）标准，支持±30kV空气放电和±30kV接触放电。采用超小型SOD-323无引脚封装设计，凭借紧凑体积和卓越的ESD浪涌保护性能，MESD05H成为保护手机、数码相机、音频播放器等便携设备的优选方案。
| 型号 | MESD05H |
| 封装 | SOD-323 |
| 极性 | Uni |
| PPK（W） | 500 |
| IPP(A) | 40 |
| VRWM(V) | 5 |
| VBR(V) | 6 |
| IR(uA) | 0.2 |
| Vc(V) | 15 |
| CJ(pF) | 300 |
可替代型号
| 型号 | 封装 | 极性 | PPK（W） | IPP(A) | VRWM(V) | VBR(V) | IR(uA) | Vc(V) | CJ(pF) |
| AQ05-01FTG | SOD-323 | Uni | 450 | 30 | 5 | 6 | 1 | 13 | 350 |
| ASD05 | SOD-323 | Uni | 500 | 36 | 5 | 6 | 0.5 | 14 | 230 |
| CDSOD323-T05S | SOD-323 | Uni | 400 | 42 | 5 | 6 | 10 | 13.5 | 350 |
| CESD5V0D1-ES | SOD-323 | Uni | 450 | 30 | 5 | 6.5 | 1 | 13 | 200 |
| CESD5V0D3-ES | SOD-323 | Uni | 450 | 30 | 5 | 6.5 | 1 | 13 | 200 |
| CSH05CU | SOD-323 | Uni | 300 | 30 | 5 | 6 | 1 | 20 | 300 |
| DW05DLV-S | SOD-323 | Uni | 500 | 28 | 5 | 6 | 1 | 17 | 210 |
| ESD3Z5.0T1G | SOD-323 | Uni | 450 | 30 | 5 | 6.5 | 1 | 13 | 200 |
| ESD5V0D3AQ | SOD-323 | Uni | 600 | 30 | 5 | 6.2 | 1 | 20 | 220 |
| ESD5V0S1U-03W | SOD-323 | Uni | 600 | 40 | 5 | 5.6 | 5 | 11 | 430 |
| PAM26SD2305-LF-T7 | SOD-323 | Uni | 500 | 1 | 5 | 6 | 10 | 9.8 | 350 |
| PESD5V0S1UJF | SOD-323 | Uni | 420 | 28 | 5 | 6.5 | 0.5 | 15 | 200 |
| PSD05-LF-T7 | SOD-323 | Uni | 500 | 1 | 5 | 6 | 10 | 9.8 | 350 |
| SES5VD323-2U | SOD-323 | Uni | 500 | 42 | 5 | 6 | 1 | 14.5 | 300 |
| WS05DLV | SOD-323 | Uni | 420 | 28 | 5 | 6 | 0.5 | 12 | 170 |
