- Commodity Description

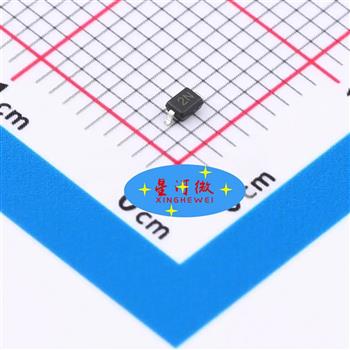

PESD36VL1BA是一款采用小型SOD-323表面贴装封装(SMD)的双向静电放电保护二极管。其主要功能是为敏感的电子电路提供快速、可靠的过电压保护，特别是针对由静电放电(ESD)、电气快速瞬变(EFT)和其他瞬态电压事件引起的破坏。
★ 关键特性与参数：
1. * 超低结电容 (Cj)：典型值仅 15pF(通常在特定测试条件下，如 0V, 1MHz)。这是该器件最核心的优势。
* 意义：极低的电容值对高速数据线的信号完整性影响微乎其微，有效避免信号衰减、失真和延迟。特别适用于 USB 3.0/3.1/3.2, HDMI, DisplayPort, 高速以太网 (10/100/1000/2.5G/5G/10G BASE-T), MIPI, LVDS, 天线接口等 GHz 级高速接口。
2. * 优异的 ESD 保护性能：
* 符合 **IEC 61000-4-2 (ESD) 国际标准，提供最高等级的保护 (Level 4)。
* 接触放电：可承受±20kV的重复性冲击。
* 空气放电：可承受±25kV的重复性冲击。
* 能有效吸收和泄放因人体接触、设备接触或感应引起的破坏性静电放电能量。
3. * 工作电压：36V 反向截止电压 (VRWM)。这意味着在正常工作状态下（电压低于 36V），二极管呈现极高的阻抗（接近开路），不影响电路功能。当瞬态电压超过其击穿电压 (VBR) 时，它能迅速导通（纳秒级响应），将电压钳位在较低的安全水平 (VCL)。
4. * 快速响应时间：对瞬态过压事件（如 ESD）反应极快（皮秒至纳秒级），能在敏感元件受损前将威胁旁路。
5. * 紧凑型封装： SOD-323 封装尺寸极小 (约 1.7mm x 1.25mm)，非常适合现代高密度 PCB 设计，尤其是在空间受限的便携设备和接口连接器附近。
6. * 低漏电流：在正常工作电压下漏电流极小，有助于降低系统功耗。
应用场景
PESD36VL1BA 凭借其超低电容 (15pF)和强大的 ESD 保护能力，主要应用于对信号完整性要求极高的高速数据线和接口的静电防护，典型应用包括：
1. 高速串行数据接口：
* USB 3.0 / USB 3.1 / USB 3.2 / USB4 端口 (Type-A, Type-C)：保护数据传输线 (D+, D- 对于 USB 2.0， SSTX+, SSTX-, SSRX+, SSRX- 对于 SuperSpeed) 免受插拔时的 ESD 冲击。
* HDMI 2.0 / 2.1 端口: 保护 TMDS 数据通道、DDC/CEC 和 Hot Plug Detect 等信号线。
* DisplayPort 1.4 / 2.0 端口：保护主链路通道 (LANE0-3) 和辅助通道 (AUX CH) 信号。
* Thunderbolt™ 3/4 端口：保护高速数据通道。
2. 高速差分信号接口：
* MIPI D-PHY / C-PHY / M-PHY (用于摄像头 CSI-2, 显示屏 DSI)：保护移动设备（手机、平板）中摄像头和显示屏的高速数据线。
* LVDS (低压差分信号)：用于平板显示面板接口、工业相机接口等。
* eDP (Embedded DisplayPort)：笔记本电脑、平板电脑内部的显示屏接口。
3. 网络通信接口：
* 高速以太网 (10/100/1000/2.5G/5G/10G BASE-T) PHY 接口：保护 RJ-45 连接器后方的敏感收发器芯片的信号线 (尤其是 MDI 差分对)。
* SFP+/SFP28/QSFP+/QSFP28 等光模块电接口：保护高速 SerDes 信号线。
4. 无线连接：
* 天线接口 / RF 前端模块 (FEM) 控制线：保护 Wi-Fi 6/6E/7, 蓝牙, 蜂窝移动 (4G/5G) 设备的天线馈点和相关控制信号（虽然天线主路径可能需要更专业的保护，但其偏置或控制线常用此类器件）。
* GPS/GNSS 接收器输入：保护卫星信号接收路径。
5. 其他高速数字线路：
* 高速内存接口（需确认具体规格和需求）。
* 高速传感器接口。
* 数字视频广播接口。
* 高速背板连接器信号线。
6. 便携式消费电子设备：
* 智能手机、平板电脑、笔记本电脑、数码相机、便携式游戏机等的所有外露高速数据接口（USB-C, HDMI, 耳机插孔附近线路等）。
7. 计算机及外设：
* 主板 I/O 端口（USB, HDMI, DP, 网口）、键盘/鼠标接口、外置存储设备接口。
8. 工业与汽车电子：
* 车载信息娱乐系统 (IVI) 的高速接口（USB, HDMI）。
* 车载网络 (如 Ethernet AVB, SOME/IP)。
* 工业控制设备中的高速通信端口（需注意工作温度范围是否符合要求）。
总结
PESD36VL1BA 是一款采用 SOD-323 封装的单通道 TVS/ESD 保护二极管，其15pF 的超低结电容特性使其成为保护 高速数据线（传输速率达 Gbps 级别）的理想选择。它在提供强大的 IEC 61000-4-2 Level 4 ESD 防护（±20kV 接触/±25kV 空气）的同时，最大限度地减少了对高速信号完整性的影响。36V 的工作电压和紧凑的尺寸使其广泛适用于各种需要可靠 ESD 防护的电子设备接口。
