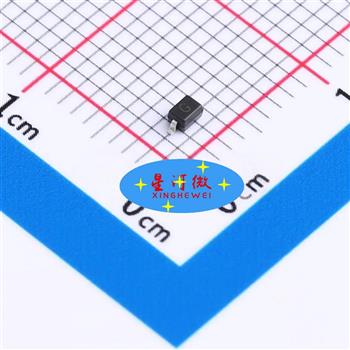

PSD15C SOD-323 封装ESD静电保护二极管

PSD15C是新晶微（Cnnpchip）设计生产的一款采用小型SOD-323表面贴装封装(SMD)的双向静电放电保护二极管。其主要功能是为敏感的电子电路提供快速、可靠的过电压保护，特别是针对由静电放电(ESD)、电气快速瞬变(EFT)和其他瞬态电压事件引起的破坏。

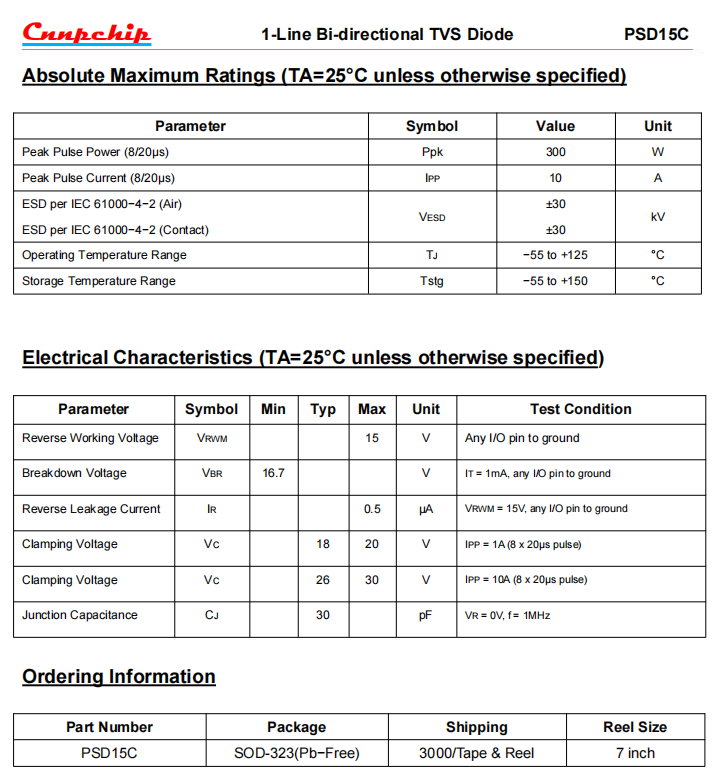

★ 关键特性与参数：
1.封装：SOD-323超小型、低高度的贴片封装，尺寸约为 1.7mm x 1.25mm x 1.1mm (长x宽x高)。非常适合空间受限的现代电子设备设计，尤其便携式产品。
2. 类型：双向保护设计用于保护极性确定的信号线（相对于地或电源轨）。使用时需确保其阴极连接至被保护线路的较高电位侧（如电源轨），阳极连接至较低电位侧（如地）。
3.  工作电压 (Vrwm)：15V这是器件在正常工作状态下能够持续承受而不导通的最高反向电压。适用于信号电平或电源轨在15V以下的电路。
4. 击穿电压 (Vbr)： 通常在16.7V 至 18.5V 范围 (具体值需参考官方规格书)。这是二极管开始显著导通（雪崩击穿）的电压阈值，高于此电压时，二极管会迅速钳位。
5.  钳位电压 (Vc)： 在特定的测试电流 (如Ipp=1A或3A) 下，器件将瞬态电压限制到的水平。PSD15C通常在 24V 至 30V 范围 (具体值需参考官方规格书)。此值越低，表示对后级电路的保护能力越强。
6.峰值脉冲电流 (Ipp)：能够安全处理的最大瞬态脉冲电流。PSD15C通常在7A 或更高(具体值如Ipp=7A @ 8/20µs波形需参考规格书)。这代表了其吸收瞬态能量的能力。
7.动态电阻 (Rdyn)：非常低 (通常在0.4 欧姆 或更低级别)。低动态电阻是实现有效电压钳位的关键，确保在大的瞬态电流下，Vc不会过高。
8. 电容 (Cj)：极低结电容(通常在 20pF 至40pF 范围，具体值需参考规格书)。低电容对于保护高速数据线 (如USB, HDMI, Ethernet) 至关重要，能最大限度地减少对信号完整性的影响（信号衰减和失真）。
9.  ESD 防护等级：符合IEC 61000-4-2国际标准，可承受接触放电 ±30kV和空气放电 ±30kV 或更高级别的ESD冲击。这是衡量其防静电能力的关键指标。
10.响应时间：极快 (纳秒级)能在瞬态电压出现后的极短时间内 (<1ns) 动作，迅速将危险能量旁路到地。
11. 低漏电流 (Ir)： 在正常工作电压 (Vrwm) 下，漏电流非常小 (通常在nA 级别)，几乎不影响电路功耗。

★ 主要优势：
* 卓越的 ESD/瞬态保护:为敏感IC提供可靠的保护屏障。
*  超小尺寸:SOD-323 封装节省宝贵的PCB空间。
*  低电容:保护高速数据线而不影响信号质量。
*  快速响应:纳秒级反应,在损害发生前有效钳位。
*  低钳位电压:结合低动态电阻,有效限制过压。
*  符合国际标准:满足严格的 IEC ESD 防护要求。
*  表面贴装:适合自动化生产,降低成本。
★  应用场景

PSD15C(SOD-323) 凭借其小尺寸、低电容和高ESD防护能力，广泛应用于需要保护低压信号线免受瞬态电压冲击的领域，特别是便携式设备和高速接口：
1.  高速数据线与通信接口：
    *  USB 2.0/3.0/3.1 端口：保护 D+/D- 数据线、VBUS 电源线 (需注意电压匹配)。
    *  HDMI / DisplayPort 接口：保护 TMDS 差分数据对、DDC/CEC 控制线、HPD 热插拔检测线。
    * 以太网 (10/100/1000BASE-T)： 保护 RJ-45 连接器的信号线 (通常与磁性模块配合使用)。
    *  移动高清链路 (MHL) / SlimPort。
    *  eSATA 接口。
    *  LVDS / MIPI DSI/CSI 显示屏接口：保护平板电脑、手机、相机屏幕和摄像头的数据线。
    *  通用串行/并行数据总线： IC, SPI, UART, GPIO 等控制或低速数据线。

2.  便携式消费电子产品：
    *   智能手机 & 平板电脑：保护耳机/麦克风插孔、按键、侧键、SIM卡槽、SD卡槽、USB-C/Lightning 接口、传感器接口。
    *  笔记本电脑 & 超极本：保护 USB、HDMI、音频、读卡器、键盘/触摸板接口。
    *  数码相机 & 摄像机： 保护 USB、HDMI、存储卡槽、控制按钮。
    *  便携式游戏机： 保护各种外设接口。
    *  可穿戴设备：保护充电触点、传感器接口。
3.  计算机与外设：
    *   主板的 I/O 接口区域 (USB, PS/2, 音频)。
    *   键盘、鼠标的连接线入口。
    *   打印机、扫描仪的 USB/网络接口。
4.  工业控制与自动化：
    *   保护 PLC 的 I/O 模块、传感器接口、低电压控制信号线。
   *   现场总线通信接口 (如 RS-232, RS-485/422, CAN 总线需注意工作电压匹配，15V Vrwm 可能适用于部分CAN节点)。
    *   人机界面 (HMI) 的触摸屏或按钮接口。
5.  汽车电子 (车身/信息娱乐)：
    *   保护信息娱乐系统的 USB/AUX/SD卡接口、触摸屏控制线、按键。
    *   车身控制模块 (BCM) 的低压传感器信号输入、开关信号输入。
    *   注意：用于汽车需确认器件是否符合 AEC-Q101 标准，SD15C.TCT 本身可能非车规，但类似规格有车规型号。
6.  测试与测量设备：
    *   保护精密仪表的输入/输出端子、探头接口。
7.  生产与组装过程：
    *   作为ESD防护元件集成到测试夹具、治具、自动化设备接口中。
★ 核心应用价值：
PSD15C(SOD-323) 的核心价值在于为那些工作电压在15V以下、对空间要求苛刻、且数据传输速率较高的信号线，提供符合国际标准的、高效的、对信号影响极小的 ESD 和瞬态电压保护。它是现代紧凑型电子设备设计中保护I/O端口和关键信号线的常用解决方案。
