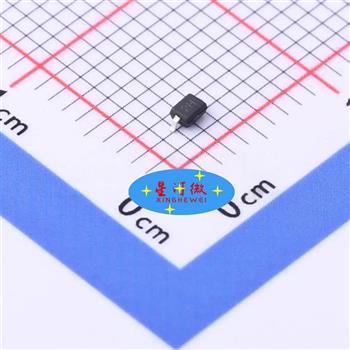

SDD32C24L01-AT SOD-323 封装ESD静电保护二极管

★ 产品描述

SDD32C24L01-AT是一款高性能、双向、低钳位电压的静电放电保护器件，专为保护工作电压24V的敏感电子线路免受静电放电和其他瞬态电压事件的损害而设计。

该器件采用紧凑的表面贴装封装，具有以下核心特点：

1.  24V工作电压：专为24V电源轨或信号线保护优化设计。

2.  超低动态电阻：提供极低的钳位电压，在遭受ESD冲击时（如IEC 61000-4-2 Level 4，±30kV接触放电），能迅速将过压箝位到安全水平，为后端芯片提供卓越保护。

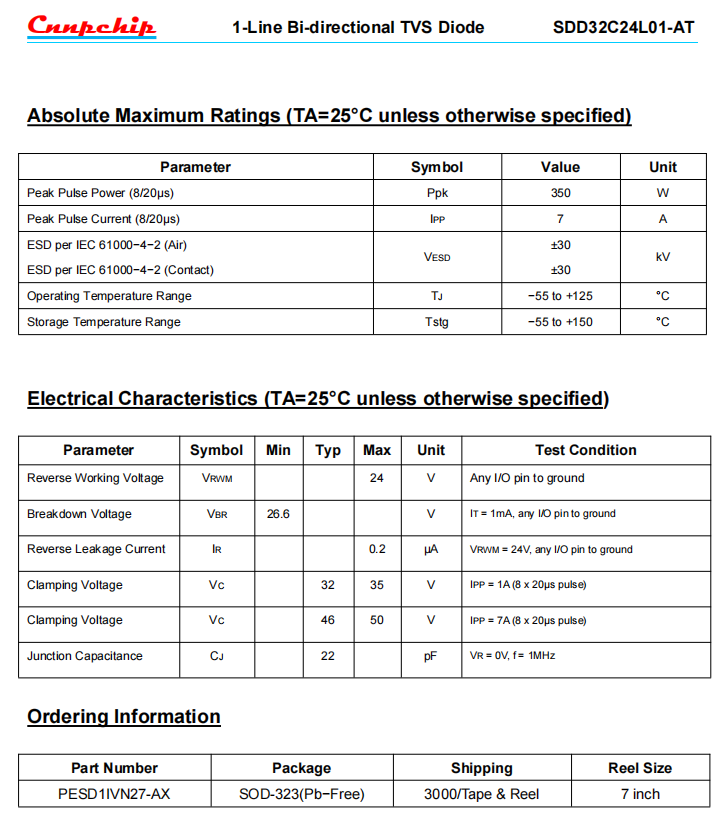

3.  普通电容值： 提供相对较低的结电容，在确保有效ESD保护的同时，适用于大多数中低速信号线以及电源线，避免对信号完整性造成过度影响（具体电容值请参考规格书）。

4.  双向保护：单个器件即可对正负两个方向的瞬态电压提供保护，简化电路设计并节省PCB空间。

5.  高浪涌能力：符合IEC 61000-4-5标准，具备一定的浪涌承受能力（如8/20μs波形），增强系统可靠性。

6.  快速响应时间：纳秒级的响应速度，确保在ESD事件发生的瞬间就启动保护。

7.  低漏电流： 在正常工作电压下，漏电流极小，不影响电路正常工作功耗。

8.  符合ESD标准：满足IEC 61000-4-2 (ESD) 最高等级（±30kV空气放电，±15kV接触放电）的防护要求。

9.  小封装： 通常采用SOD-323等小型封装，节省宝贵的PCB面积。

核心价值： SDD32C24L01-AT 在24V工作电压、优异的钳位性能、适中的电容以及小型化封装之间取得了良好平衡，是高性价比、高可靠性的ESD防护解决方案。

★ 典型应用场景

SDD32C24L01-AT凭借其24V工作电压、双向特性和可靠的ESD保护能力，广泛应用于各种需要防止静电和瞬态电压干扰的24V系统和接口，包括但不限于：

1.  24V工业电源总线保护：

    工厂自动化设备（PLC、传感器、执行器、电机驱动器）的24V DC电源输入/输出端口。

    工业控制系统的24V背板或电源分配线路。

2.  工业通信接口保护：

    RS-485 / RS-422 通信线路（常用于工业现场总线）。

    CAN / CAN-FD 总线接口（汽车、工业控制）。

    Profibus, Modbus 等现场总线接口。

    工业以太网设备的电源端口（如PoE受电设备的24V输入）。

3.  消费电子与计算：

    需要24V供电的打印机、扫描仪等外设的电源输入和接口。

    某些显示设备（如显示器、电视）的电源或控制端口。

    服务器/工作站中特定24V电源轨的保护。

4.  汽车电子：

    车身控制模块中的24V线路保护（尤其商用车）。

    车载信息娱乐系统的24V电源输入（如连接外部适配器）。

    某些传感器和执行器的24V接口（非核心安全件）。

5.  通用电子设备：

    任何使用24V DC供电的设备的电源输入端口（如充电器输入、适配器输出）。

    需要防止ESD的24V开关信号线、控制线。

    测试与测量设备的24V接口。

★ 总结

SDD32C24L01-AT是保护24V电源轨、中低速通信总线以及通用I/O线路免受ESD和浪涌损害的理想选择。它在工业自动化、汽车电子、消费电子及通信设备中扮演着关键的电路保护角色，提供坚固可靠的防护屏障。

★ 使用提示：

在设计时，请将SDD32C24L01-AT尽可能靠近需要保护的端口或连接器放置。

确保其接地路径短而粗，以获得最佳保护效果。

具体设计请务必参考Cnnpchip官方发布的SDD32C24L01-AT最新数据手册，确认详细的电气特性、封装尺寸、焊盘布局和可靠性数据。
