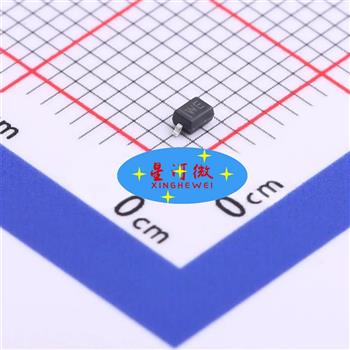

SPD9103W-2/TR SOD-323 封装ESD静电保护二极管

★ 产品描述：

概述：

SPD9103W-2/TR 是一款双向、单通道的静电放电（ESD）保护二极管。它专门设计用于保护敏感的电子元件和电路免受由静电放电（ESD）和电气快速瞬变（EFT）引起的瞬态过电压损害。

核心功能：

静电放电（ESD）保护： 提供符合 IEC 61000-4-2 国际标准的极高等级 ESD 保护（接触放电：±30kV；空气放电：±30kV）。

瞬态电压抑制： 快速箝位由 ESD 或其他瞬态事件引起的过电压，将其能量安全地泄放到地线，保护下游电路。

关键特性与优势：

1. 低箝位电压： 在 ESD 冲击期间提供低动态电阻，能迅速将电压限制在安全水平（远低于被保护 IC 的损坏阈值）。

2. 双向保护：可有效箝位正负两个方向的瞬态电压，适用于各种信号类型（包括差分信号）。

3. 高 ESD 鲁棒性(robustness)： 满足IEC 61000-4-2 Level 4(最高等级) 要求（±30kV 接触放电，±30kV 空气放电）。

4. 低漏电流：在正常工作电压下漏电流极小（典型值 nA 级别），降低功耗。

5. 工作电压：设计用于保护 12V工作电压的信号线路。

6. 小巧封装：通常采用微型SOD-323表面贴装封装，节省宝贵的 PCB 空间，适用于紧凑型设计。

7. 符合 RoHS 标准：符合环保指令要求。

★ 典型应用场景：

SPD9103W-2/TR凭借其高 ESD 保护能力，非常适合需要保护高速数据接口和通用 I/O 端口的应用，常见于以下领域和具体接口：

1.  消费电子产品：

    智能手机、平板电脑、笔记本电脑：

       USB 端口 (Type-C, Micro-USB, USB 2.0/3.x)：保护数据传输线和 VBUS 电源线。

       HDMI / DisplayPort 接口： 保护高速视频数据线和热插拔检测线。

       音频插孔 (耳机/麦克风)： 防止插拔时产生的 ESD 损坏音频编解码器。

       SIM 卡 / SD 卡槽：保护数据线和时钟线。

       摄像头接口： 保护 MIPI CSI 等高速摄像头数据线。

       按键、触摸屏接口： 保护连接到处理器的敏感输入信号线。

       电视、机顶盒、游戏主机： 保护各种外部接口（HDMI, USB, 以太网，音频）。

2.  计算机与外围设备：

    主板 I/O 端口 (USB, LAN, Audio)：

    外部硬盘、U盘： 保护 USB 接口。

    键盘、鼠标： 保护 USB 或无线连接接口。

3. 通信设备：

    路由器、交换机： 保护以太网端口 (特别是高速 PHY 芯片接口)、USB 接口、控制信号线。

    基站设备： 保护控制板上的各种 I/O 接口。

    网络接口卡 (NIC)。

4.  工业电子：

    HMI (人机界面)：保护触摸屏、按键、通信接口 (USB, RS-232/485)。

    传感器接口： 保护连接到控制器的敏感模拟或数字传感器信号线。

    PLC (可编程逻辑控制器) I/O 模块： 保护数字输入/输出通道。

    测试与测量设备接口。

5.  汽车电子 (需注意特定车规型号)：

    信息娱乐系统： 保护 USB、AUX-IN、显示屏接口。

    车载通信 (CAN, LIN, FlexRay)： 保护总线收发器接口.

★ 总结：

SPD9103W-2/TR是一款性能优异的 ESD 保护解决方案，其特性使其成为保护高速数据总线（12V系统） 的理想选择。它能提供行业领先的 ESD 防护等级，同时最大程度地保持信号完整性。广泛应用于智能手机、电脑、消费电子、通信设备及工业控制等各种需要可靠 ESD 防护的接口电路中，是提高产品可靠性和耐用性的关键元件。

★ 使用提示：

在 PCB 设计时，应将 SPD9103W-2/TR尽可能靠近需要保护的连接器或 IC 引脚放置。

确保保护器件到地的路径具有最低的阻抗（使用短而宽的走线，必要时使用过孔阵列连接到地平面）。
