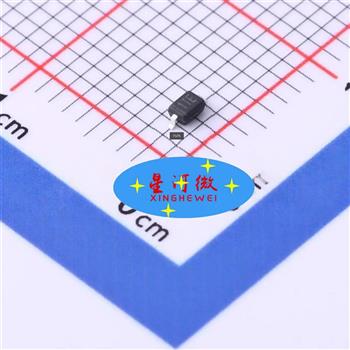

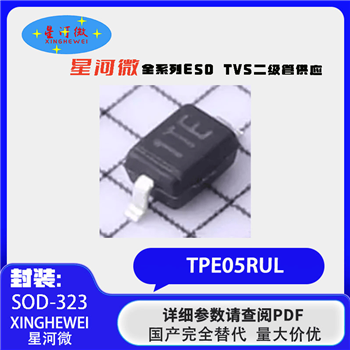

TPE05RUL SOD-323 封装ESD静电保护二极管

TPE05RUL是新晶微（Cnnpchip）公司生产的一款高性能、表面贴装双向瞬态电压抑制器，采用微型SOD-323封装。它专门设计用于为敏感的电子电路提供强大的静电放电保护和抵御其他瞬态电压浪涌。
★ 核心特性与优势
1. 卓越的ESD保护：符合IEC61000-4-2国际静电放电标准，提供高达±30kV（空气放电）和±30kV（接触放电）的顶级ESD防护能力，有效吸收和泄放来自人体、设备或其他来源的破坏性静电脉冲。
2. 双向保护：采用双向结构设计，可保护电路免受正负两个方向的瞬态过压威胁，简化电路设计并提高可靠性。
3. 低钳位电压：在遭受瞬态冲击时，能迅速响应并将过高的电压限制（钳位）在一个相对较低的安全水平（典型值远低于被保护器件的耐受电压），从而最大程度地保护下游的IC或端口。
4. 低漏电流：在正常工作电压下具有极低的漏电流（典型值nA级别），几乎不影响电路的正常工作功耗，尤其适合电池供电设备。
5. 快速响应时间：皮秒级的超快响应速度（<1ns），确保在瞬态电压达到破坏水平之前就将其抑制。
6. 高浪涌能力：能够承受一定程度的浪涌电流（如IEC61000-4-5标准规定的测试波形），提供更广泛的过压保护。
7. 微型封装：SOD-323封装尺寸极小（约1.7mmx1.25mm），非常适合空间受限的现代高密度印刷电路板设计。
8. 符合RoHS标准：满足环保要求。

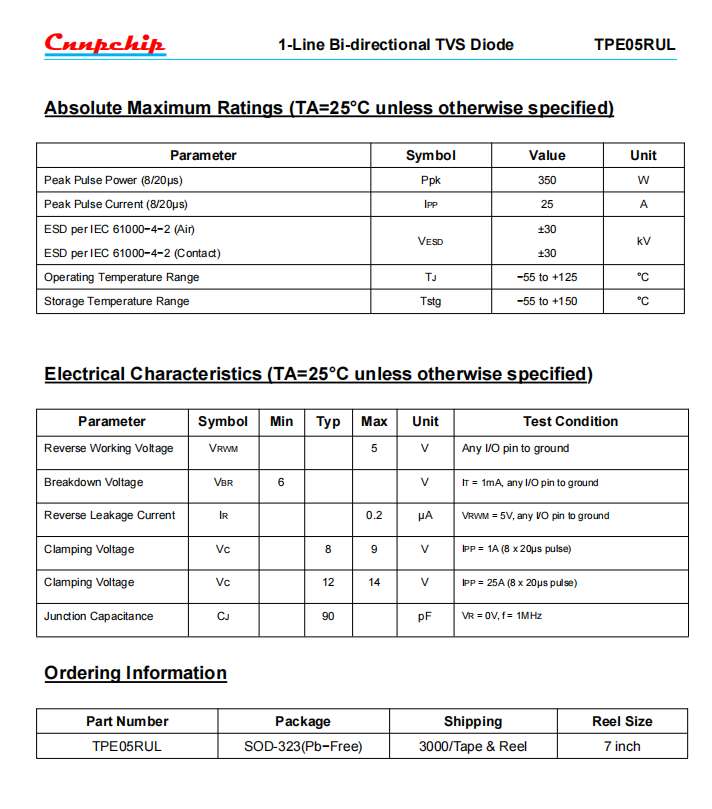

★ 关键参数概要
*  工作电压(Vrwm)：5V
*  反向击穿电压(Vbr)：典型值6V(在指定测试电流下)
*  最大钳位电压(Vc)：在规定的测试电流下（如25A,8/20μs波形）测量。
*  峰值脉冲电流(Ipp)：可承受高水平的峰值脉冲电流。
*  封装：SOD-323
*  极性：双向
★ 典型应用场景
TPE05RUL是新晶微（Cnnpchip）凭借其优异的ESD防护性能、小尺寸和低漏电特性，广泛应用于需要保护低压数据线、信号线和电源线的各种便携式、高速和空间敏感的电子设备中，包括但不限于：

1.  USB端口保护：
    * USB Type-C接口(CC线,SBU线,低速信号线)
    * USB 2.0/1.1(D+,D-数据线)
    * USB 电源线(VBUS-通常需搭配其他保护器件)
2.  移动设备及可穿戴设备：
    * 智能手机、平板电脑的音频接口 (耳机/麦克风插孔)
    * 按键、侧键电路
    * 智能手表、蓝牙耳机、健身追踪器的充电/数据接口和传感器接口
3.  便携式消费电子产品：
    * 数码相机、便携式游戏机、MP3播放器的数据/充电端口和按键。
    * 便携式扬声器的接口。
4.  通信接口：
    * 低速串行通信线(如UART,IC,SPI)-当工作电压在5V左右时。
    * HDMI、DisplayPort的低压辅助信号线。
    * 以太网PHY芯片的某些管理接口。
5.  计算机及外设：
    * 笔记本电脑的键盘、触摸板接口。
    * 外置硬盘、SSD盒的接口电路(USB部分)。
6.  工业控制与仪器仪表：
    * PLC模块的低压I/O端口。
    * 传感器信号线（低压类型）。
    * 仪表盘、HMI设备的接口。
7.  汽车电子(信息娱乐、车身控制)：
    * 车载USB充电/数据端口。
    * 低压传感器接口、按键信号线（符合相应等级要求）。

★ 总结
TPE05RUL是新晶微（Cnnpchip）设计生产的一款专为5V工作环境优化的高性能、微型化TVS二极管解决方案。它在极小的SOD-323封装内集成了强大的±30kV ESD防护能力和低钳位特性，同时保持极低的功耗。它是保护现代电子设备中各种高速数据线、信号线和低压电源线免受ESD及其他瞬态电压事件损坏的理想选择，尤其适用于空间受限的便携式和消费类电子产品设计。
