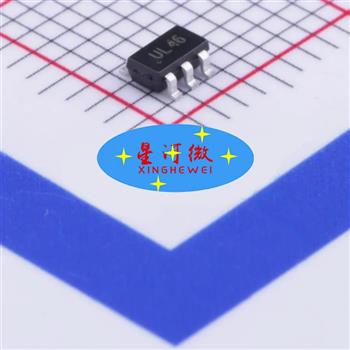

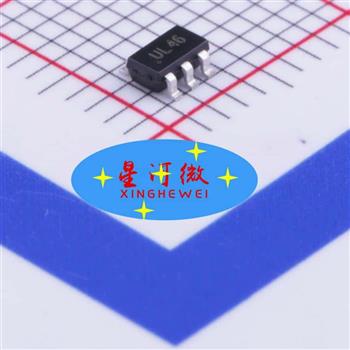

USBLC6-4SC6 SOT23-6封装ESD静电保护二极管 Ppp:60W VRWM:5V IPP:5A CJ:0.3pF

描述：

USBLC6-4SC6是一款瞬态抑制二极管阵列（TVS ESD Array），专为保护敏感电子元件免受静电放电（ESD）、电快速瞬变（EFT）和雷电引起的过电压损害而设计。以下是其核心特性与参数：

1. 结构与功能

   - 集成8个低电容转向二极管 和1个TVS二极管，通过将瞬态电流导向电源或接地，实现对数据线和传输线路的双重保护。

   - 超低结电容（0.3–0.5pF）确保高速信号（如USB 2.0、HDMI）的完整性，避免信号衰减。

2.关键参数

   - 电压特性：截止电压5V，击穿电压5.6V，钳位电压典型值12.5V–22V。

   - 功率与电流：峰值脉冲功率70W–350W（8/20μs），峰值脉冲电流3A–12A（不同测试条件下）。

   - ESD防护等级：符合IEC 61000-4-2标准，支持±15kV（空气放电）和±8kV（接触放电）。

3. 封装与环境适应性

   - 封装形式为SOT23-6L（，表面贴装设计，适用于紧凑型电路板。

   - 工作温度范围广（-55°C至+85°C），符合RoHS标准，具备UL 94V-0阻燃等级。

 应用场景

USBLC6-4SC6 主要应用于高速数据接口和通信端口的静电防护，典型场景包括：

1.USB接口：保护USB 2.0电源和数据线，防止热插拔或ESD导致的损坏。

2.视频与显示接口：如DVI、HDMI、VGA接口，确保视频信号传输的稳定性。

3.网络通信：适用于10/100/1000兆以太网端口（RJ45）、SIM卡槽及无线局域网模块。

4.便携式设备：笔记本电脑、平板电脑、智能手机等，保护高速数据传输线路。

5.工业与汽车电子：用于CAN总线、RS485等通信接口，增强抗雷击和瞬态干扰能力。

- 设计建议：在布局时需注意引脚配置（如数据线接1、3、4、6脚，电源和地接2、5脚），并参考厂商提供的防护方案图优化电路。

如需详细规格书或应用案例，可访问相关厂商官网或电子元件平台（如广东星河微电子有限公司官网）。
